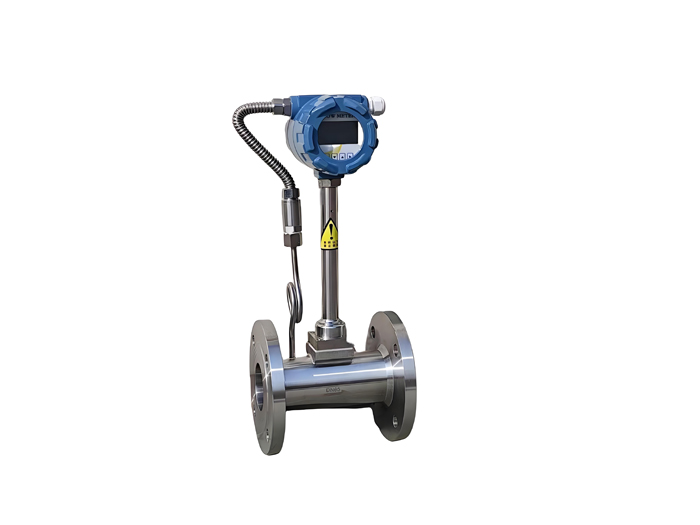

在工业生产中，测量流体流量对保障生产效率、控制成本及确保产品质量起着关键作用。涡街流量计作为一款依据卡门（Karman）涡街原理研制的先进流量测量仪器，凭借其优良性能，成为各行业流量监测的得力助手。

工作原理

涡街流量计的工作基于独特的卡门涡街现象。当流体流经垂直于流向的非流线型柱状物体（即漩涡发生体）时，物体下游两侧会交替产生两列规则的漩涡，这便是卡门涡街。漩涡产生频率f与流体流速v成正比，与漩涡发生体的特征尺寸d成反比，公式为f=St*v/d （St为斯特劳哈数 ）。传感器捕捉到漩涡产生的交变作用力，并转化为电信号，经前置放大器放大后，输出与流量成正比的标准电信号，从而实现流量的测量。

产品特点

1. 高精度测量：测量工况体积流量时，几乎不受流体密度、压力、温度、粘度等参数变化的影响，精度可达±1.5%~±1.0%，能为对流量精度要求较高的工业生产环节，如化工原料配比、能源计量等，提供可靠的数据支撑 。

2. 宽量程比：量程比通常可达10:1，部分先进产品甚至更宽，可覆盖从低流速到高流速的广泛流量范围，无论是微小流量的精细化工实验，还是大流量的石油输送管道，都能稳定准确测量，满足不同工况的多样化需求 。

3. 低压力损失：独特的结构设计使流体通过时压力损失较小，约为节流式压差流量计的25% - 50%，大大降低了能源损耗，减少了运营成本，尤其适用于长距离管道输送和对压力要求严苛的气体传输系统 。

4. 坚固耐用：结构简单，内部无可动机械零件，不易受流体冲击和磨损，可靠性高，维护量小，可在恶劣的工业环境中长期稳定运行，减少因设备故障导致的停机时间，提高生产效率 。

5. 介质适应性强：可同时测量气体、液体、饱和蒸汽、过热蒸汽等多种介质的流量，适用于石油、化工、电力、冶金、制药等众多行业的不同生产场景，具有广泛的适用性 。

6. 智能功能集成：部分型号表体集成温压补偿功能，能自动采集介质的温度和压力参数，通过内置算法进行运算，直接得出标准体积流量或标准质量流量，有效避免因温度、压力变化导致的测量误差；还具备全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算，结合全新的数字滤波和修正功能，使流量测量更加可靠 。

7. 信号输出多样：具备模拟标准信号（如4 - 20mA ）输出，方便与传统工业控制系统连接；也有数字脉冲信号输出，便于与计算机等数字系统配套使用，实现自动化数据采集和远程监控，轻松融入现代化工业自动化生产线 。

技术参数

1. 公称通径：管道式一般为DN15 - DN300；

2. 精度等级：通常为±1.0%R、±1.5%R 。

3. 量程比：10:1及以上 。

4. 工作压力：一般有1.6MPa，特殊定制可满足更高压力需求 。

5. 介质温度：普通型-20℃ - +250℃；高温型可达+420℃（不同型号有所差异） 。

6. 环境温度：-30℃ - +60℃ 。

7. 相对湿度：5% - 95% 。

8. 供电电源：24VDC、220VAC等；电池供电型。

9. 输出信号：4 - 20mA模拟信号、脉冲信号、RS485通讯信号（MODBUS - RTU协议，可选） 。

安装与维护

1. 安装要求：应安装在直管段上，上游直管段长度不小于10倍管径，下游直管段长度不小于5倍管径，以确保流体流态稳定，提高测量精度；安装时要注意流量计流向与管道内流体流向一致；避免安装在有强烈振动的场所，若无法避免，需采取减震措施 。

2. 日常维护：定期检查流量计外观，查看有无损坏、腐蚀等情况；检查传感器和转换器的连接是否松动，电缆是否破损；定期清洁管道，除杂质、污垢，防止影响测量精度；根据使用情况和厂家建议，定期对流量计进行校准和维护，确保其长期稳定运行 。

应用领域

1. 石油化工：在化工产品生产过程中，用于各种原料、中间产品和成品的流量测量，如成品油、乙烯、丙烯、各种化工原料等，为生产过程控制、质量监测和成本核算提供关键数据 。

2. 电力行业：测量蒸汽流量，用于发电锅炉的蒸汽计量、热电厂的蒸汽贸易结算；也可测量空气、燃气等流量，为燃烧系统的优化控制提供依据，保障电力生产的稳定运行 。

3. 冶金工业：对高炉煤气、焦炉煤气、转炉煤气等气体流量进行测量，实现能源回收利用和节能减排；在金属冶炼过程中，测量助燃空气、氧气等流量，优化燃烧过程，提高生产效率和产品质量 。

4. 制药行业：在药品生产过程中，测量各种气体和液体原料的流量，确保药品配方的准确性和一致性，保障药品质量安全 。

5. 食品饮料：测量生产过程中的水、蒸汽、各种添加剂等流量，严格控制生产工艺，保证产品质量稳定，符合食品安全标准 。

涡街流量计以其高精度、宽量程、低损耗、适应性强等显著优势，成为工业流量测量领域的理想选择。它在众多行业中发挥着关键作用，为工业生产的稳定、智能化发展提供了有力支持，是各行业提升生产管理水平、降低成本、增强竞争力的重要工具
