一、工作原理

当被测液体通过涡轮流量传感器时，推动涡轮旋转，在一定流量范围内及流体介质粘度下，涡轮的旋转角速度与流体流速成正比，通过装在机壳外的传感线圈检测涡轮转速，将其转化为与流量成正比的电信号，从而得出液体流量。

二、结构组成

1.涡轮传感器：包括涡轮、磁力耦合系统和轴承等组件，是测量的核心部分，其设计和材质影响测量精度和使用寿命。 

2.电子转换器：接收和处理来自磁力耦合系统的电信号，将其转化为流量数据。

3.防护外壳：保护内部组件免受外部环境影响，并支撑和固定整个流量计。

三、产品特点

1.精度高：一般可达±1%R。

2.重复性好：短期重复性可达0.05%~0.2%，经常校准可得较高准确度。

3.输出信号优：输出脉冲频率信号，适于总量计量及与计算机连接。

4.量程比宽：口径为1:10。

5.安装维护方便：结构紧凑轻巧，流通能力大。

四、技术指标

1.精度等级：±1%R。

2.量程比：通常为1:10。

3.仪表材质：多为304不锈钢、316(L)不锈钢等。

4.被测介质温度：一般在-20℃~+120℃。

5.环境条件：温度-10℃~+55℃，相对湿度5%~90%，大气压力86kPa~106kPa。

五、分类及功能

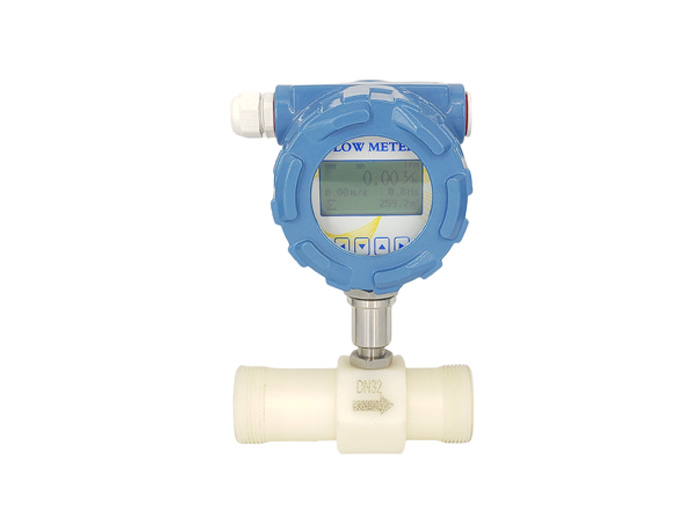

1.现场显示型：采用先进单片微机技术，可显示瞬时流量和累计总量，自带锂电池供电，具有小信号切除功能，防爆型产品可用于危险环境。

2.脉冲输出型：工作电压+24VDC，输出方波信号，信号传输距离小于100米，与显示仪或设备连接方便。

3.4~20mA输出型：外供电+24VDC，输出4~20mA信号，信号传输距离小于100米，可与其他控制设备配合使用。

六、应用领域

广泛用于石油、化工、冶金、科研、制药、食品饮料等领域的计量、控制系统，还可用于城市供水系统的水量分配等。
